[CAD 사용법 중급편] 레이어·치수·블록·해치 실무 기능 배우기

CAD 사용법 중급편 – 실무에서 가장 많이 사용하는 기능과

도면 작성 방법

CAD를 처음 배우는 분들은 기본 명령어를 익힌 뒤 "이제 무엇을 연습해야 할까?"라는 고민을 하게 됩니다.

초급편에서는 CAD의 기본 개념과 화면 구성, 그리고 자주 사용하는 명령어를 살펴보았습니다.

이번 중급편에서는 실제 도면을 작성할 때 가장 많이 사용하는 기능과 효율적인 작업 방법을 알아보겠습니다.



---

1. 레이어(Layer) 관리

레이어는 도면을 용도별로 구분하여 관리하는 기능입니다.

예를 들어 건축 도면이라면 다음과 같이 레이어를 나눌 수 있습니다.

• 벽체
• 문
• 창문
• 가구
• 치수
• 전기 설비

레이어별로 색상과 선 종류를 다르게 설정하면 도면을 훨씬 보기 쉽게 관리할 수 있으며, 수정과 출력도 편리해집니다.

레이어를 사용하는 이유

• 필요한 객체만 표시하거나 숨길 수 있습니다.
• 수정 작업이 쉬워집니다.
• 선 굵기를 쉽게 관리할 수 있습니다.
• 여러 사람이 함께 작업하기 편리합니다.

실무에서는 레이어를 체계적으로 관리하는 것이 작업 효율을 높이는 기본입니다.

---

2. 치수(Dimension) 입력하기

도면에서 치수는 설계 의도를 정확하게 전달하는 중요한 요소입니다.

대표적으로 사용하는 치수 명령은 다음과 같습니다.

• DIMLINEAR : 수평·수직 치수
• DIMALIGNED : 기울어진 치수
• DIMRADIUS : 반지름
• DIMDIAMETER : 지름
• DIMANGULAR : 각도

치수 문자 크기와 화살표 크기는 출력 축척에 맞게 설정해야 보기 좋은 도면을 만들 수 있습니다.

---

3. 블록(Block) 활용

같은 객체를 반복해서 그리는 대신 블록을 사용하면 작업 시간이 크게 단축됩니다.

블록으로 만들어두면 좋은 객체

• 문
• 창문
• 책상
• 의자
• 콘센트
• 조명 기호

블록을 수정하면 같은 블록이 사용된 모든 위치에 변경 사항이 적용되므로 유지 관리도 편리합니다.

---

4. 해치(Hatch) 사용하기

해치는 특정 영역을 패턴으로 채우는 기능입니다.

주로 다음과 같은 재료를 표현할 때 사용합니다.

• 콘크리트
• 벽돌
• 철근
• 토양
• 단면

패턴 종류와 간격(Scale)을 적절히 조절하면 도면의 가독성과 완성도가 높아집니다.

---

5. 출력(Plot) 설정

도면을 완성했다면 출력 설정도 꼼꼼히 확인해야 합니다.

출력 전 체크할 사항

• 용지 크기(A4, A3 등)
• 출력 영역(Window)
• 축척(Scale)
• 선 굵기(Lineweight)
• 출력 스타일(CTB)

출력 전 미리보기(Preview)를 확인하면 선 굵기나 배치 오류를 줄일 수 있습니다.

---

6. 실전 도면 작성 순서

간단한 방 평면도를 예로 들어보겠습니다.

① RECTANGLE 명령으로 외곽을 작성합니다.

② OFFSET으로 벽 두께를 만듭니다.

③ TRIM으로 불필요한 선을 제거합니다.

④ 문과 창문은 블록을 삽입합니다.

⑤ HATCH로 벽체를 표현합니다.

⑥ DIMENSION으로 치수를 입력합니다.

⑦ 레이어를 정리한 뒤 출력합니다.

이 과정을 반복하면 CAD 작업 흐름을 자연스럽게 익힐 수 있습니다.

---

7. 작업 속도를 높이는 실무 팁

CAD 실력은 명령어를 많이 아는 것보다 효율적으로 사용하는 것이 중요합니다.

다음과 같은 습관을 들여보세요.

• 단축키를 적극 활용하기
• 객체 스냅(OSNAP) 항상 활성화하기
• Ctrl + S로 자주 저장하기
• 레이어를 먼저 구성한 뒤 작업하기
• 반복되는 객체는 블록으로 관리하기

작은 습관 하나가 작업 시간을 크게 줄여 줍니다.

---

마무리

이번 중급편에서는 레이어 관리, 치수 입력, 블록 활용, 해치 작성, 출력 설정 등 실무에서

가장 많이 사용하는 기능을 살펴보았습니다.

이 기능들을 익히면 단순히 도형을 그리는 수준을 넘어, 체계적이고 효율적인 도면을 작성할 수 있습니다.

처음에는 다소 복잡하게 느껴질 수 있지만, 간단한 평면도나 기계 부품 도면을 반복해서 연습하면 자연스럽게 익숙해집니다.

다음 고급편에서는 외부참조(Xref), 동적 블록(Dynamic Block), 속성 블록(Attribute), 배치(Layout), PDF 가져오기,

CAD 작업 최적화 등 실무에서 활용도가 높은 기능을 자세히 소개하겠습니다.

---

📌 함께 보면 좋은 글

• CAD 사용법 초급편 – 처음 시작하는 사람을 위한 기초 가이드
• CAD 고급편 – 실무에서 사용하는 고급 기능과 작업 노하우 (예정)

---

cad중급과정.zip

1.05MB

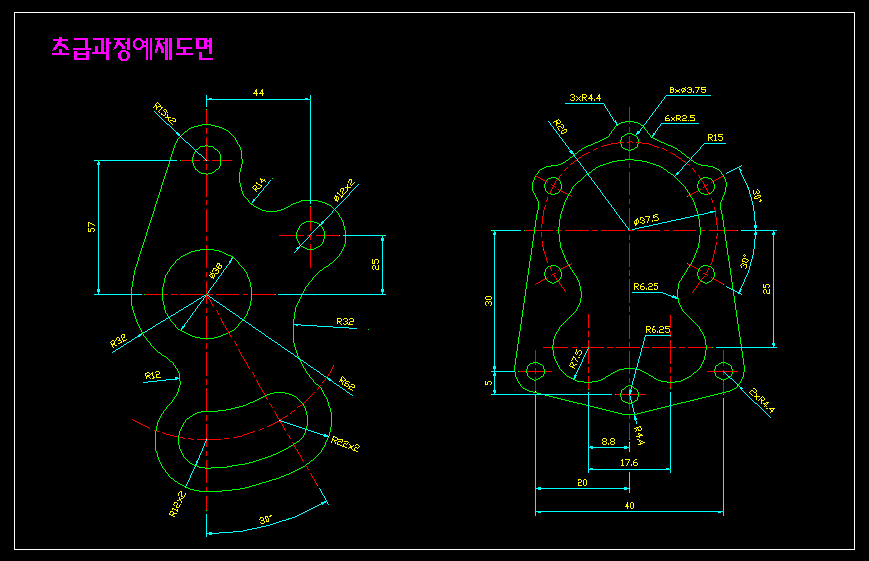

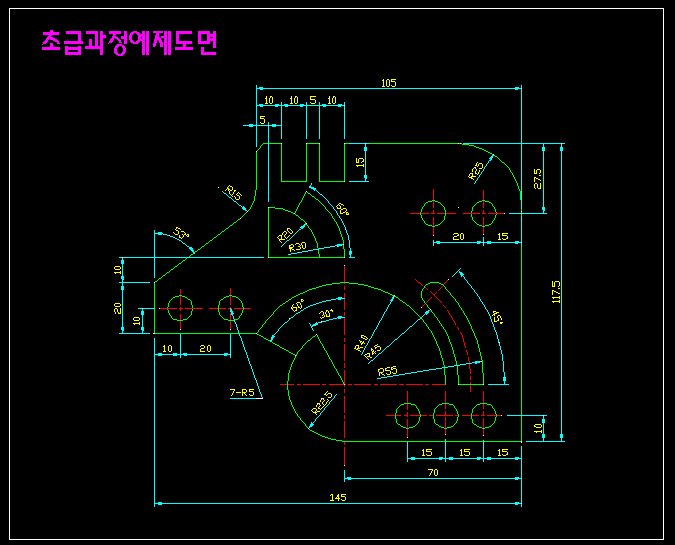

추가로 초급과정 파일 첨부해서 올렸으니 참고하시면 될 것 같습니다.

독학을 하시는 분들을 위해서 열심히 공부를 하시라고 무료로 파일 올립니다.

단!!! 무단으로 불펌으로 악용하시지 않길 바라며 무단으로 사용이 확인 될 경우

파일 첨부했던 건 삭제하겠습니다.
